Pionierek w bakielicie.

Published on: 28 January 2011
4.00


Category: Radia
Manufacturer: -Pozostale
Created by: boguwoj PL

COM_DJCATALOG2_FULL_TEXT:

Polskie radio lampowe chyba z 50tych lat.
Ask about this product
Ocena
4.00
Log-in to add review

Users' reviews

Name: mareks
2011-02-05
4.00

solidne radyjko

troche info na temat:

Pionier - pierwsza polska powojenna konstrukcja odbiornika radiowego. Opracowany w zakładach DIORA w Dzierżoniowie przez zespół inż. Wilhelma Rotkiewicza w roku 1948. Układ elektryczny oparty został na nowoczesnym schemacie, zastosowanym przez Philipsa w roku 1941 w odbiorniku 203U. Z niewielkimi modyfikacjami układ ten przetrwał aż do roku 1968 (w odbiorniku PROMYK). Produkowany był w kilku rodzajach skrzynek bakelitowych i drewnianych.


Podstawowe parametry i właściwości:

lampy UCH21, UCH21, UBL21, UY1N zakresy fal Długie 700 - 2000 m (429 - 150 kHz) Średnie 187 - 600 m (1605 - 525 kHz) Krótkie 16 - 50 m (19 - 6 MHz) lub 31 - 50m zasilanie napięcie przemienne lub stałe 220V lub 125V elementy regulacyjne potencjometr siły głosu z wyłącznikiem (lewa gałka), przełącznik zakresów (prawa gałka wewnętrzna), strojenie (prawa gałka zewnętrzna) gniazda antena i uziemienie wymiary 350 x 225 x 170 mm

Jest to odbiornik superheterodynowy z zasilaniem uniwersalnym. Termin "zasilanie uniwersalne" oznacza, że urządzenie może korzystać z sieci prądu przemiennego lub z dowolnego źródła prądu stałego.Zakresy fal długich i średnich we wszystkich odmianach bywały podobne. Zakres fal krótkich skurczył się w roku 1954 (znikły większe częstotliwości). Związane to było z wydaną przez Urząd Rady Ministrów w czerwcu 1953 r. ściśle tajną Uchwałą nr 418, w której zobowiązywano Ministra Przemysłu Maszynowego do "wprowadzenia w produkcji odbiorników radiowych odpowiednich zmian konstrukcyjnych, w wyniku których odbieralność w zakresie fal krótkich byłaby jedynie w paśmie od 31 do 51 m". W rozporządzeniu wymienione są z nazwy odbiorniki Pionier i Aga. Zakres ten miał obowiązywać również w odbiornikach wprowadzanych do produkcji w przyszłości.

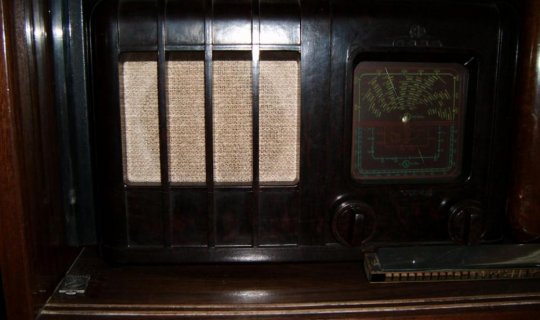

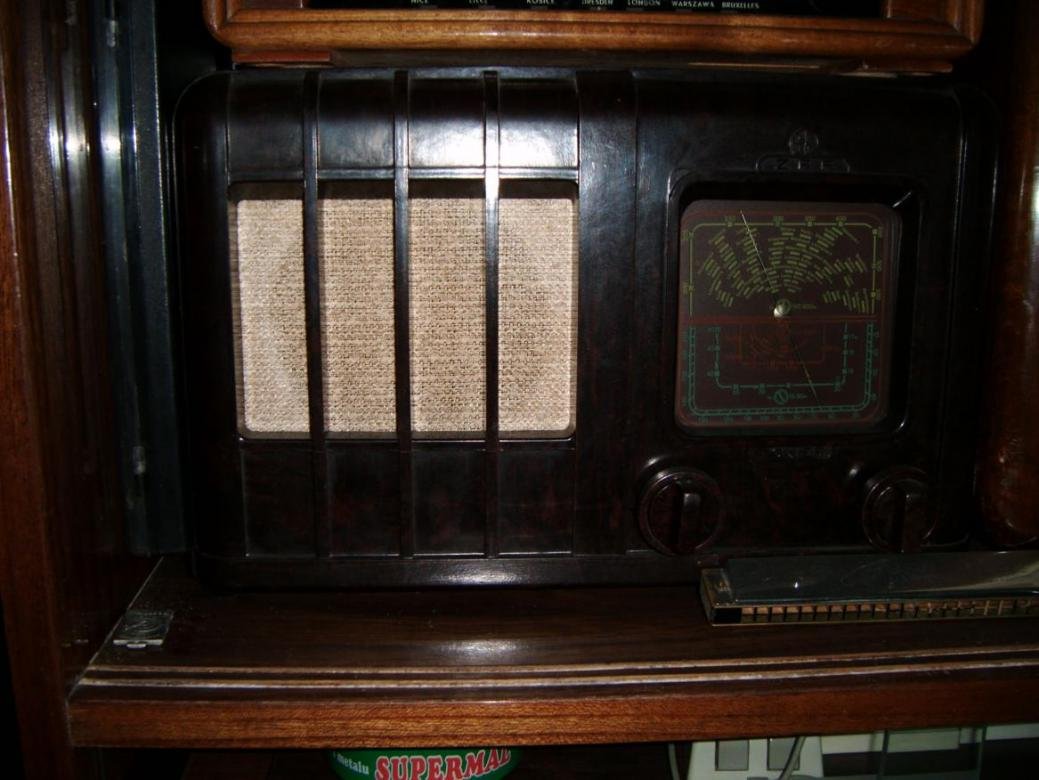

Prezentowane zdjęcia przedstawiają model U2. Nie jest to najstarszy z Pionierów; ta wersja wyprodukowana była natomiast w największej liczbie egzemplarzy (ponad 580 tys.).
